Scopri il modo corretto per fornire alimentazione ad una calata di multiswitch dCSS.
10-03-2020
Per iniziare, ciò che devi sapere è che in alcuni casi l'alimentazione fornita dal decoder potrebbe non essere sufficiente per alimentare la calata di multiswitch di un impianto preesistente, quindi se si vuole avere la certezza che tutto funzioni correttamente occorre installare un inseritore di tensione ed un alimentatore ausiliari.
Facciamo un esempio pratico:
Un multiswitch dCSS assorbe circa 300 mA, un LNB H-V-H-V assorbe circa 210 mA.
Se il decoder non fornisce almeno 500 mA, va in protezione per la troppa corrente erogata, non eroga niente e non fornisce l'alimentazione necessaria al funzionamento dei dispositivi.
Aggiungendo un alimentatore non si rischia più un malfunzionamento del decoder o dell'impianto.

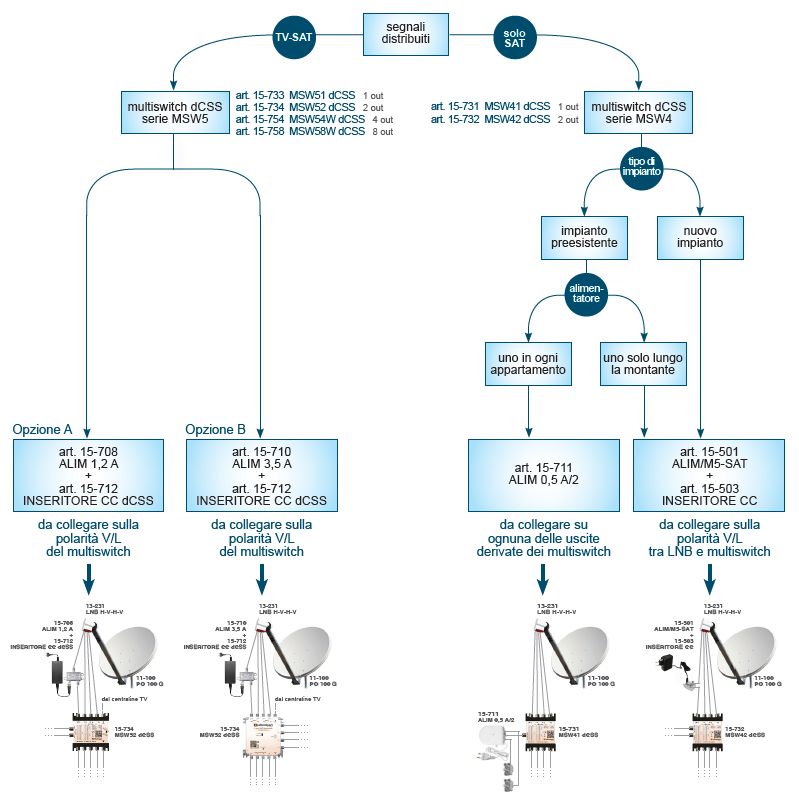

Identifica il tuo caso tramite lo schema che segue:
Con i modelli SAT ad 1 o 2 uscite derivate (rispettivamente art. 15-731 MSW41 dCSS e art. 15-732 MSW42 dCSS) è necessario un alimentatore su ogni uscita derivata oppure un solo alimentatore sulla polarità V/L.
Con i modelli TV-SAT le opzioni sono due:
Opzione A (con alimentatore art. 15-708)
- con i modelli ad 1 o 2 uscite derivate (rispettivamente art. 15-733 MSW51 dCSS e art. 15-734 MSW52 dCSS) è necessario un alimentatore ogni 4 multiswitch.
- con i modelli a 4 uscite derivate (art. 15-754 MSW54W dCSS) è necessario un alimentatore ogni 2 multiswitch.
- con i modelli a 8 uscite derivate (art. 15-758 MSW58W dCSS) è necessario un alimentatore ogni 1 multiswitch.
Opzione B (con alimentatore art. 15-710)
- con i modelli ad 1 o 2 uscite derivate (rispettivamente art. 15-733 MSW51 dCSS e art. 15-734 MSW52 dCSS) è necessario un alimentatore ogni 8 multiswitch.
- con i modelli a 4 uscite derivate (art. 15-754 MSW54W dCSS) è necessario un alimentatore ogni 4 multiswitch.
- con i modelli a 8 uscite derivate (art. 15-758 MSW58W dCSS) è necessario un alimentatore ogni 2 multiswitch.
Scopri la serie completa di multiswitch dCSS e di accessori per l'alimentazione dei multiswitch.
